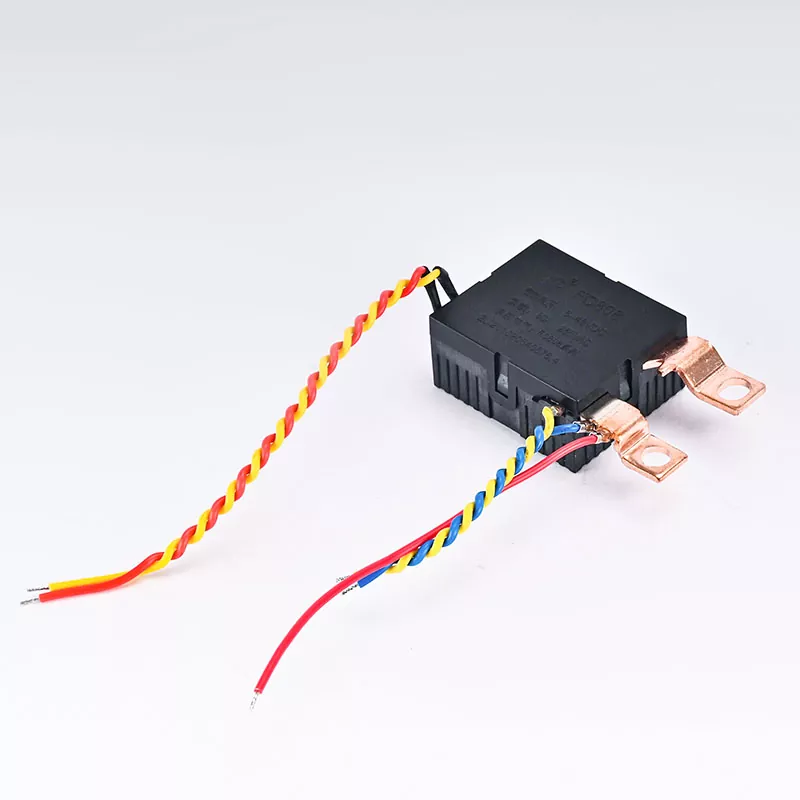

Typ:Jednofázové blokovacie relé
Menovitý prúd:80A
Napätie pohonu:6VDC-48VDC
Rozsah prevádzkových teplôt:-20 °C až 70 °C
Spôsob pripojenia:skrutkové spojenie/svorkové spojenie
Rozmery:Štandardný model: 35,7 mm x 32,45 mm x 16,9 mm
Hmotnosť:asi 0,04 kg
Jedinečný dizajn magnetickej západky 80A jednofázového blokovacieho relé zaisťuje stabilné a spoľahlivé ovládanie spínača a zároveň znižuje spotrebu energie. Vitajte v našej továrni na nákup najnovších predajov, nízkej ceny a vysokej kvality západkových relé.
| NAPÄTIE (VDC) |
ODOLNOSŤ CIEVKY (Q)±10% |
Výkon cievky (W) | PREVÁDZKA NAPÄTIE (VDC) |
UVOĽNENIE NAPÄTIE (VDC) |
POVOLENÉ NAPÄTIE (VDC) |
||
| Slobodný | DOUBLE | Slobodný | DOUBLE | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTNÝ FORMULÁR) | 1B | |
| (KONTAKTNÝ MATERIÁL) | (STRIEBORNÁ ZLIATINA) | |
| (POKOJ KONTAKTNÉHO NAPÄTIA 10A) | Max.15mV | |
| (KONTAKTNÉ HODNOTENIE) | 80A 250VAC | |
| (MAX. SPÍNACIE NAPÄTIE) | 250 VAC | |
| (MAX. PREPÍNACÍ PRÚD) | 80A | |
| (MAX. SPÍNACÍ VÝKON) | 20 000 VA | |
| (ŽIVOTNOSŤ) | (MECHANICKÉ) | 5×10⁵OPS |
| (ELEKTRICKÉ) | 1×10⁴OPS | |
| (0 PERATE TIME) | 20 ms Max |
| (ČAS VYDANIA) | 20 ms Max |
| (DIELEKTRICKÁ SILA) (50/60 Hz, 1 min) | |
| (KONTAKT & CIEVKA) | 6000 VAC |
| (KONTAKT A KONTAKT) | 1500 VAC |
| (FIELD&FIELD) | |
| (IZOLAČNÝ ODPOR, 500 V DC) | 1000MΩ min. |
| (VÁHA) | 38 g |
| (0CELKOVÝ ROZMER) | (v kresbe) |
