Aktuálne špecifikácie:80A / 100A / 120A
Rozsah napätia:6V - 48V
Elektrická životnosť:15 000 krát
Prevádzková teplota:-40° až 85° Celzia
Materiál:Vysokokvalitná meď a vysokopevnostný izolant
Spôsob montáže:Montáž na koľajnicu alebo skrutkové upevnenie
Naše blokovacie relé je navrhnuté tak, aby spĺňalo požiadavky na aktuálnu rýchlosť odozvy spínania v režime rýchleho nabíjania. V kombinácii s efektívnym dizajnom obvodov a vysokokvalitnými materiálmi je rýchlosť odozvy otvárania a zatvárania rýchla a stabilná. Toto blokovacie relé Charging Pile Control 80A 100A 120A nielenže zaručuje trvanlivosť pri vysokofrekvenčnom používaní, ale tiež minimalizuje stratu energie počas prenosu prúdu. Súčasne sa aktualizácia funkcií vykonáva aj pre prostredie nabíjacej hromady, aby sa zabezpečilo efektívne a stabilné prepínanie prúdu za rôznych pracovných podmienok v súlade s rastúcimi požiadavkami trhu na infraštruktúru nabíjania elektrických vozidiel.
| NAPÄTIE (VDC) |
ODOLNOSŤ CIEVKY (Q)±10% |
Výkon cievky (W) | PREVÁDZKA NAPÄTIE (VDC) |
UVOĽNENIE NAPÄTIE (VDC) |
POVOLENÉ NAPÄTIE (VDC) |
||
| Slobodný | DOUBLE | Slobodný | DOUBLE | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTNÝ FORMULÁR) | 1B | |
| (KONTAKTNÝ MATERIÁL) | (STRIEBORNÁ ZLIATINA | |
| (POKOJ KONTAKTNÉHO NAPÄTIA 10A) | Max.15mV | |
| (KONTAKTNÉ HODNOTENIE) | 80A 250VAC | |
| (MAX. SPÍNACIE NAPÄTIE) | 250 VAC | |
| (MAX. PREPÍNACÍ PRÚD) | 80A | |
| (MAX. SPÍNACÍ VÝKON) | 20 000 VA | |
| (ŽIVOTNOSŤ) | (MECHANICKÉ) | 5×10⁵OPS |
| (ELEKTRICKÉ) | 1×10⁴OPS | |
| (DOBA PREVÁDZKY) | 20 ms Max |
| (ČAS VYDANIA) | 20 ms Max |
| (DIELEKTRICKÁ SILA) (50/60 Hz, 1 min) | |
| (CONTACT&COIL) | 6000 VAC |
| (KONTAKT A KONTAKT) | 1500 VAC |
| (FIELD&FIELD) | |
| (IZOLAČNÝ ODPOR, 500 V DC) | 1000MQ min. |
| (VÁHA) | 38 g |

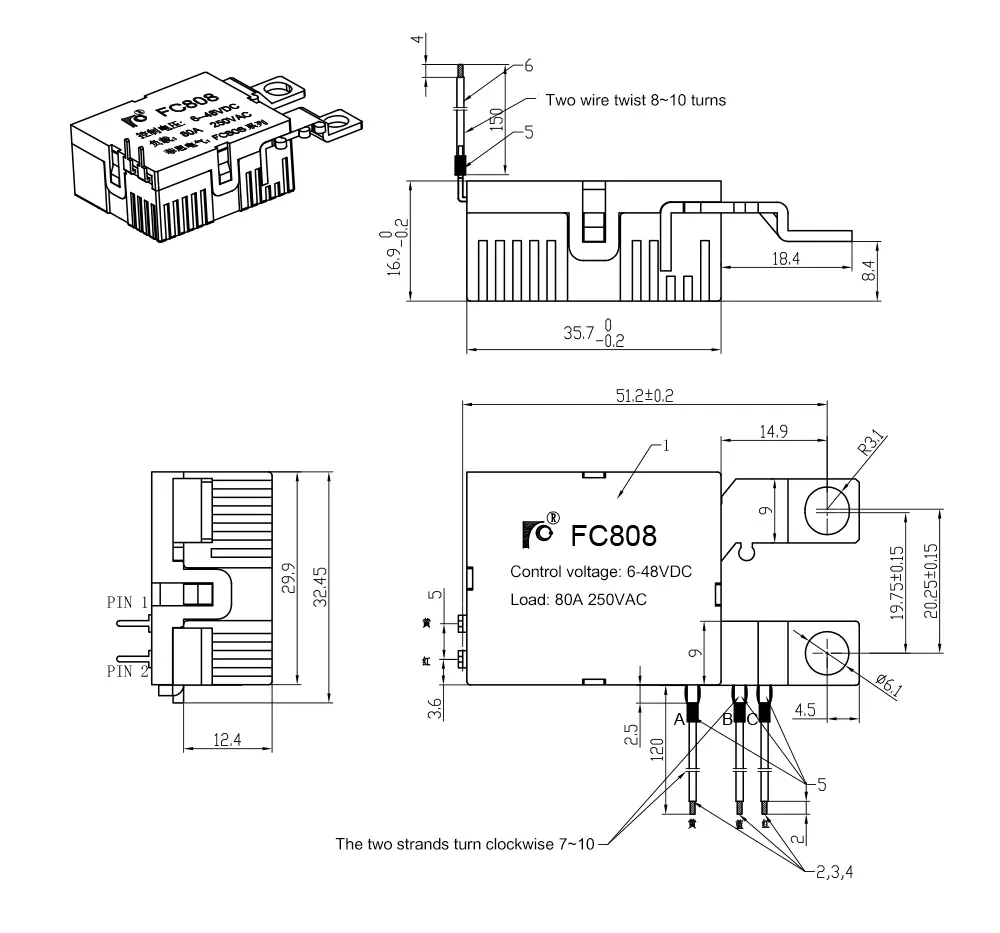

| (CELKOVÝ ROZMER) | (v kresbe) |
| NAPÄTIE (VDC) |
ODOLNOSŤ CIEVKY (Q)±10% |
Výkon cievky (W) | PREVÁDZKA NAPÄTIE (VDC) |
UVOĽNENIE NAPÄTIE (VDC) |
POVOLENÉ NAPÄTIE (VDC) |
||
| Slobodný | DOUBLE | Slobodný | DOUBLE | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTNÝ FORMULÁR) | 1B | |
| (KONTAKTNÝ MATERIÁL) | (STRIEBORNÁ ZLIATINA) | |
| (POKOJ KONTAKTNÉHO NAPÄTIA 10A) | Max.15mV | |
| (KONTAKTNÉ HODNOTENIE) | 100A 250VAC | |
| (MAX. SPÍNACIE NAPÄTIE) | 250 VAC | |
| (MAX. PREPÍNACÍ PRÚD) | 100A | |
| (MAX. SPÍNACÍ VÝKON) | 25 000 VA | |
| (ŽIVOTNOSŤ) | (MECHANICKÉ) | 5×10⁵OPS |
| (ELEKTRICKÉ) | 1×10⁴OPS | |
| (DOBA PREVÁDZKY) | 20 ms Max |
| (ČAS VYDANIA) | 20 ms Max |
| (DIELEKTRICKÁ SILA) (50/60 Hz, 1 min) | |
| (CONTACT&COIL) | 6000 VAC |
| (KONTAKT A KONTAKT) | 1500 VAC |
| (FIELD&FIELD) | |
| (IZOLAČNÝ ODPOR, 500 V DC) | 1000MQ min. |
| (VÁHA) | 40 g |
| (CELKOVÝ ROZMER) | (v kresbe) |
| NAPÄTIE (VDC) |
ODOLNOSŤ CIEVKY (Q)±10% |
Výkon cievky (W) | PREVÁDZKA NAPÄTIE (VDC) |
UVOĽNENIE NAPÄTIE (VDC) |
POVOLENÉ NAPÄTIE (VDC) |
||
| Slobodný | DOUBLE | Slobodný | DOUBLE | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2.00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (KONTAKTNÝ FORMULÁR) | 1B | |
| (KONTAKTNÝ MATERIÁL) | (STRIEBORNÁ ZLIATINA | |
| (POKOJ KONTAKTNÉHO NAPÄTIA 10A) | Max.10mV | |
| (KONTAKTNÉ HODNOTENIE) | 120A 250VAC | |
| (MAX. SPÍNACIE NAPÄTIE) | 250 VAC | |
| (MAX. PREPÍNACÍ PRÚD) | 120A | |
| (MAX. SPÍNACÍ VÝKON) | 30 000 VA | |
| (ŽIVOTNOSŤ) | (MECHANICKÉ) | 5×10⁵OPS |
| (ELEKTRICKÉ) | 1×10⁴OPS | |
| (DOBA PREVÁDZKY) | 30 ms Max |
| (ČAS VYDANIA) | 30 ms Max |
| DIELEKTRICKÁ SILA (50/60 Hz, 1 min.) | |
| KONTAKT &COIL | 6000 VAC |
| KONTAKT & KONTAKT | 1500 VAC |
| (FIELD&FIELD) | |
| (IZOLÁCIA ODPOR, 500 V DC) |
1000MΩ min. |
| (VÁHA) | 50 g |

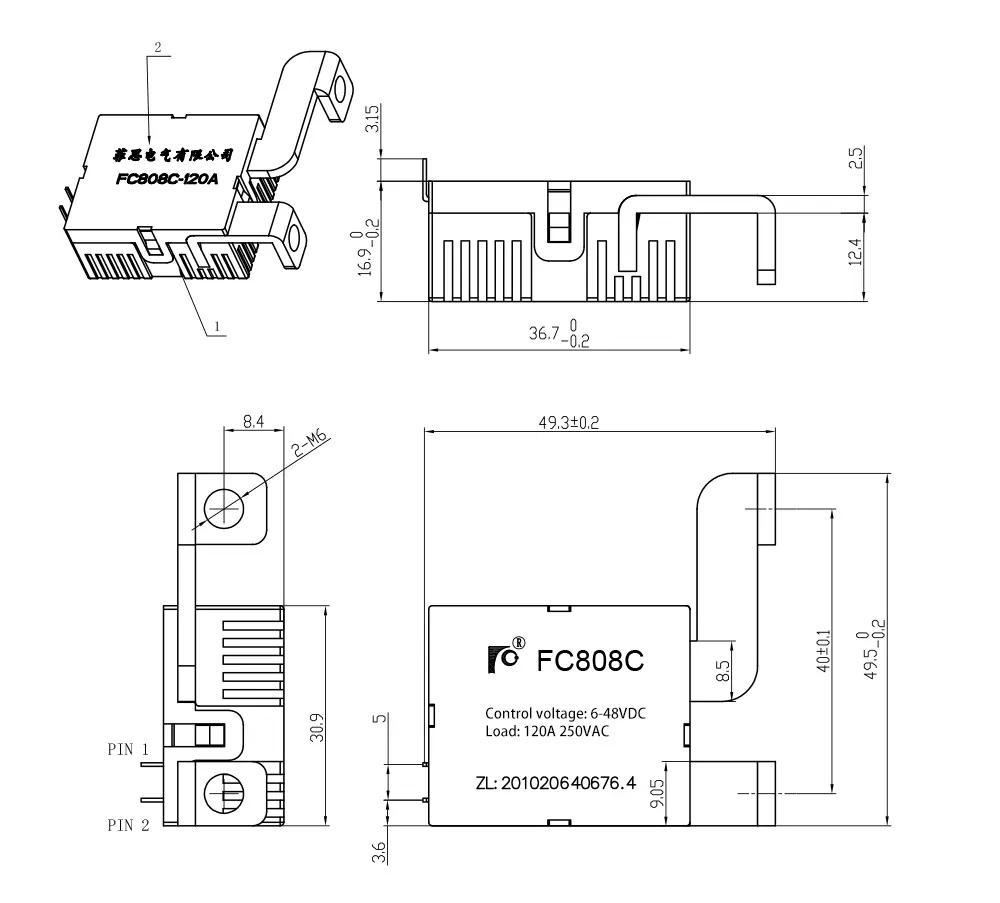

| (CELKOVÝ ROZMER) | (v kresbe) |
