Blokovacie relé, ktoré poskytujú účinný prostriedok na udržanie stavu spínača s nízkou spotrebou energie, sú nevyhnutnou súčasťou elektrických a elektronických systémov. Blokovacie relé využívajú krátky impulz na prepínanie stavov a zotrvanie vo svojej konečnej polohe bez konštantnej energie, na rozdiel od tradičných relé, ktoré na udržanie svojho stavu potrebujú zdroj konštantného napätia. Tento článok skúma použitie a výhody blokovacích relé, ako aj spôsob ich nastavenia a resetovania.
Po spustení si prídržné relé – tiež označované ako bistabilné relé – zachováva svoju polohu aj po prerušení napájania. Set a reset sú jeho dva stabilné stavy. Riadiace impulzy spôsobujú prepínanie relé medzi týmito stavmi.
Blokovacie relé fungujú prostredníctvom jedného z dvoch hlavných mechanizmov:
1. Jednocievkové blokovacie relé
Blokovacie relé s jednou cievkou pracuje s jednou cievkou, ktorá prijíma impulzy so striedavou polaritou, aby zmenila svoj stav.
- Nastavenie relé (stav zapnutia): Kladný napäťový impulz nabudí cievku a posunie vnútorné kontakty do nastavenej polohy.
- Resetovanie relé (vypnutý stav): Impulz záporného napätia (alebo impulz obrátenej polarity) presunie kontakty späť do polohy resetovania.
Po prepnutí relé zostane v tomto stave, kým ho nezmení ďalší impulz.
2. Dvojcievkové blokovacie relé
Dvojcievkové blokovacie relé má dve samostatné cievky – jednu na nastavenie a jednu na resetovanie.
- Nastavenie relé (stav ON): Krátky impulz do "nastavenej" cievky presunie interné kontakty do polohy ON.
- Resetovanie relé (vypnutý stav): Krátky impulz do "resetovacej" cievky presunie kontakty späť do polohy OFF.
Keďže kontakty držia svoju polohu magneticky alebo mechanicky, na udržanie stavu nie je potrebné žiadne nepretržité napájanie.
- Energetická účinnosť: Od rzápadkové relénevyžadujú konštantný výkon na udržanie svojho stavu, spotrebúvajú menej energie v porovnaní s tradičnými relé.
- Nízka tvorba tepla: Znížená spotreba energie znamená minimálne nahromadenie tepla, čím sa zvyšuje odolnosť.
- Stabilná prevádzka: Blokovacie relé zostávajú vo svojej poslednej polohe aj pri výpadkoch napájania.
- Ideálne pre systémy napájané z batérie: Ich schopnosť udržať stav bez nepretržitého prúdu ich robí ideálnymi pre zariadenia napájané z batérie.
Niekoľko priemyselných odvetví používa západkové relé, vrátane:
Príkladmi domácej automatizácie sú energeticky účinné spotrebiče a inteligentné osvetľovacie systémy.
Priemyselné riadenie: Pre automatizované systémy a stroje je potrebné energeticky efektívne spínanie.
Aplikácie pre sieťové relé a prepínanie signálov v telekomunikáciách.
Automobilová elektronika: Elektrické systémy a elektrické ovládanie okien.
Blokovacie relésú obľúbenou možnosťou v aplikáciách citlivých na energiu, pretože ponúkajú efektívny spôsob udržiavania stavov obvodu bez konštantného napájania. Sú nevyhnutné, pretože sa dajú nastaviť a resetovať s malou energiou, či už v komunikačných sieťach, domácich spotrebičoch alebo priemyselnej automatizácii. Vedieť, ako fungujú, zaručuje, že sa používajú čo najefektívnejšie v rôznych elektrických a elektronických aplikáciách.

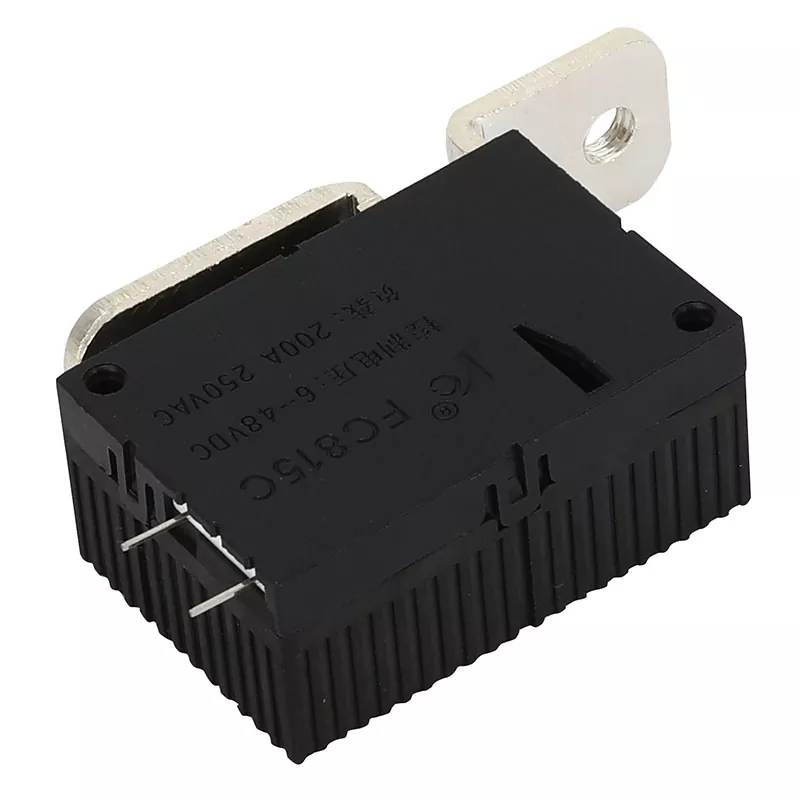

Face Electric Co., Ltd. sa vždy držala politiky kvality „nepretržitej inovácie a pragmatického riadenia“ a vytvorila produkty priemyselných značiek s obchodnou filozofiou prežitia prostredníctvom zabezpečenia kvality a rozvoja vo veľkom meradle. V súčasnosti môžu západkové relé nezávisle navrhnuté a vyvinuté našou spoločnosťou poskytnúť zákazníkom rôzne špecifikácie od 16A do 200A. Produkty spoločnosti spĺňajú požiadavky smernice EU ROHS a produkty spoločnosti získali národné patenty na vynálezy a patentové certifikáty úžitkových vzorov; Viac informácií o našich produktoch nájdete na našej webovej stránke www.facerelay.com. V prípade otázok nás môžete kontaktovať nalydia@face-relay.com.
