Relé s aretáciou sú efektívnym a nízkoenergetickým spôsobom udržiavania stavu spínača.Blokovacie relévyužívajú krátky impulz na prepnutie stavov a zotrvanie vo svojej konečnej polohe bez konštantnej energie, na rozdiel od tradičných relé, ktoré potrebujú zdroj konštantného napätia na udržanie svojho stavu. Účinné ovládanie blokovacieho relé je preskúmané v tomto článku.
Po spustení si prídržné relé – tiež označované ako bistabilné relé – zachováva svoju polohu aj po prerušení napájania. Set a reset sú jeho dva stabilné stavy. Riadiace impulzy spôsobujú prepínanie relé medzi týmito stavmi.
Ovládanie azápadkové relézávisí od jeho typu – s jednou cievkou alebo s dvomi cievkami.
1. Ovládanie jednocievkového blokovacieho relé
Relé s jednou cievkou pracuje s impulzmi so striedavou polaritou:
- Nastavenie relé (ZAPNUTÝ stav): Privedením kladného napäťového impulzu sa cievka nabudí a vnútorné kontakty sa presunú do nastavenej polohy.
- Resetovanie relé (vypnutý stav): Privedením záporného napäťového impulzu (alebo impulzu obrátenej polarity) sa kontakty presunú späť do resetovacej polohy.
Na ovládanie relé s jednou cievkou môžete použiť:
- H-Bridge Circuit: Na prepnutie polarity napätia aplikovaného na cievku.
- Mikrokontrolér (MCU) s duálnymi výstupmi: Jeden výstup poskytuje kladný impulz a druhý poskytuje záporný impulz.
2. Ovládanie dvojcievkového blokovacieho relé
Dvojcievkové blokovacie relé má dve samostatné cievky – jednu na nastavenie a jednu na resetovanie:
- Nastavenie relé (stav ON): Krátky impulz do "nastavenej" cievky presunie interné kontakty do polohy ON.
- Resetovanie relé (vypnutý stav): Krátky impulz do "resetovacej" cievky presunie kontakty späť do polohy OFF.
Na ovládanie dvojcievkového blokovacieho relé môžete použiť:
- Tlačidlové spínače: Jeden prepínač pre nastavovaciu cievku a druhý pre resetovaciu cievku.
- Výstupy mikrokontroléra: Naprogramované tak, aby v prípade potreby poslali impulz do správnej cievky.
- Tranzistorový alebo MOSFET spínací obvod: Na ovládanie relé s vyšším napätím/prúdom zo zdrojov riadenia s nízkym výkonom.
- Energetická účinnosť: Správne ovládanie zaisťuje minimálnu spotrebu energie.
- Spoľahlivosť: Použitie správnej spínacej techniky zabraňuje poruchám relé.
- Integrácia: Ľahko sa integruje s automatizačnými systémami a mikrokontrolérmi.
Niekoľko priemyselných odvetví používa západkové relé, vrátane:
Inteligentné osvetlenie a aplikácie na úsporu energie sú príkladmi domácej automatizácie.
Priemyselné riadenie: Pre automatizované systémy a stroje je potrebné efektívne spínanie.
Telekomunikácie: Opatrenia na úsporu energie a smerovanie signálu.
Automobilová elektronika zahŕňa zariadenia napájané batériou, ako je ovládanie elektricky ovládaných okien.
Poznanie typu lpripínacie reléa použitie vhodného spínacieho mechanizmu je nevyhnutné na jeho ovládanie. Zabezpečenie vhodného riadenia umožňuje spoľahlivú a efektívnu prevádzku v rôznych aplikáciách, či už s použitím H-Bridge, mikrokontroléra alebo ručných spínačov.

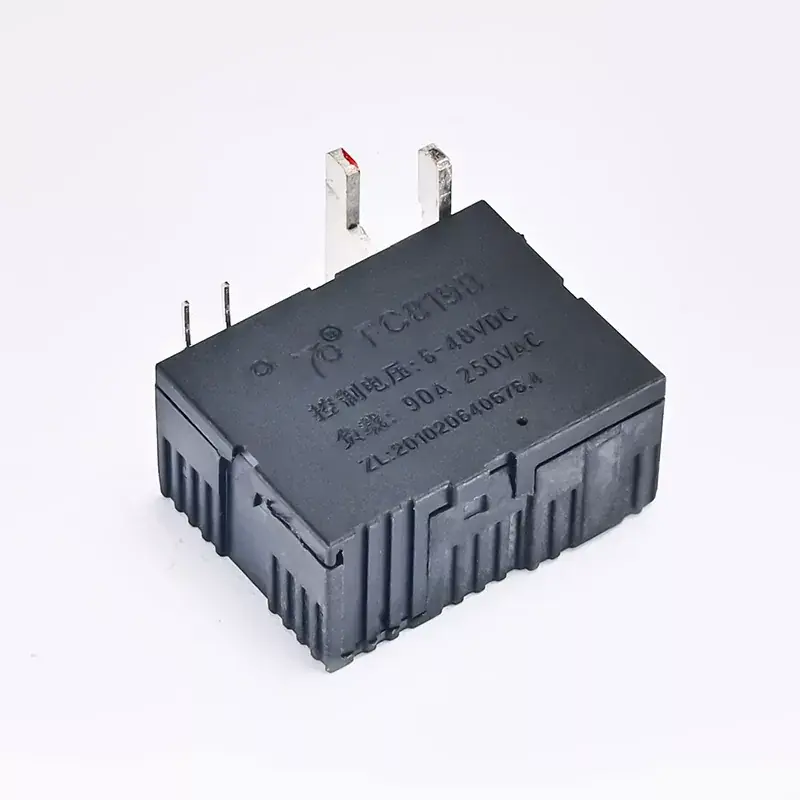

Face Electric Co., Ltd. sa vždy držala politiky kvality „nepretržitej inovácie a pragmatického riadenia“ a vytvorila produkty priemyselných značiek s obchodnou filozofiou prežitia prostredníctvom zabezpečenia kvality a rozvoja vo veľkom meradle. V súčasnosti môžu západkové relé nezávisle navrhnuté a vyvinuté našou spoločnosťou poskytnúť zákazníkom rôzne špecifikácie od 16A do 200A. Produkty spoločnosti spĺňajú požiadavky smernice EU ROHS a produkty spoločnosti získali národné patenty na vynálezy a patentové certifikáty úžitkových vzorov; Viac informácií o našich produktoch nájdete na našej webovej stránke www.facerelay.com. V prípade otázok nás môžete kontaktovať nalydia@face-relay.com.
